Parámetros técnicos

1. Ancho de la materia prima : 914 mm/925 mm/1000 mm/1200 mm/1220 mm/1250 mm/1600mm (se puede personalizar según sus necesidades)
2. Espesor de la hoja : 0,15 mm – 3,0 mm (se puede personalizar según sus necesidades)
3. Velocidad : 10 m – 100 m/min (se puede personalizar según sus necesidades)
4. Voltaje : 380v 50hz trifásico / 220v 60hz trifásico (se puede personalizar según sus necesidades)
5. Idioma : inglés / español / árabe / ruso / portugués / alemán / francés (se puede personalizar según sus necesidades)
6. Material de la cuchilla de corte : Cr12 / Cr12 Mov (se puede personalizar según sus necesidades)
7. Marca del motor : Siemens / otros (se puede personalizar según sus necesidades)
8. PLC de control electrónico : Siemens / Delta / otros (se puede personalizar según sus necesidades)
9. Peso de la materia prima del desbobinador y bobinador : 3 toneladas / 5 toneladas / 7 toneladas / 8 toneladas / 10 toneladas / 12 toneladas / 15 toneladas / 20 toneladas / 25 toneladas (se puede personalizar según sus necesidades)

Escenarios de aplicación

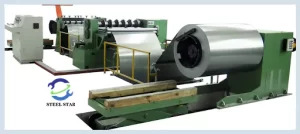

Línea de producción de equipos

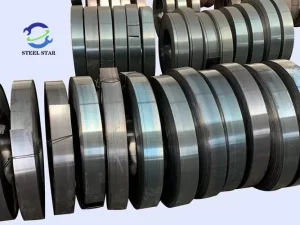

Máquina de corte longitudinal, también conocida como línea de corte longitudinal, máquina de corte longitudinal, máquina de corte longitudinal, es un nombre para el equipo de corte longitudinal de metal. 1. Propósito: Adecuado para el corte longitudinal de tiras de metal y rebobinar las tiras estrechas cortadas en bobinas. 2. Ventajas: fácil operación, alta calidad de corte, alta utilización del material, regulación de velocidad continua de la velocidad de corte, etc. 3. Estructura: Consiste en desenrollar (desenrollar), posicionamiento del material, corte longitudinal, bobinado (rebobinado), etc. 4. Materiales aplicables: hojalata, chapa de acero al silicio, tira de aluminio, cobre, placa de acero inoxidable, placa galvanizada, etc. 5. Industrias aplicables: transformadores, motores, electrodomésticos, automóviles, materiales de construcción, industria del embalaje, etc.

La máquina de corte longitudinal también se llama línea de corte longitudinal, máquina de corte longitudinal, máquina de corte longitudinal, que se utiliza para desenrollar, cortar y rebobinar bobinas de metal en bobinas del ancho requerido. Es adecuado para procesar acero al carbono laminado en frío y en caliente, acero al silicio, hojalata, acero inoxidable y varios materiales metálicos después del recubrimiento de la superficie. 1. Aplicación: Es adecuado para el corte longitudinal de tiras de metal y el rebobinado de las tiras estrechas cortadas en bobinas. 2. Ventajas: fácil operación, alta calidad de corte, alta tasa de utilización de material, regulación de velocidad continua de la velocidad de corte, etc. 3. Estructura: Consiste en desenrollado (desenrollado), posicionamiento de material, corte longitudinal, bobinado (rebobinado), etc. 4. Materiales aplicables: hojalata, chapa de acero al silicio, tira de aluminio, cobre, placa de acero inoxidable, placa galvanizada, etc. 5. Industrias aplicables: transformadores, motores, electrodomésticos, automóviles, materiales de construcción, industria del embalaje, etc.

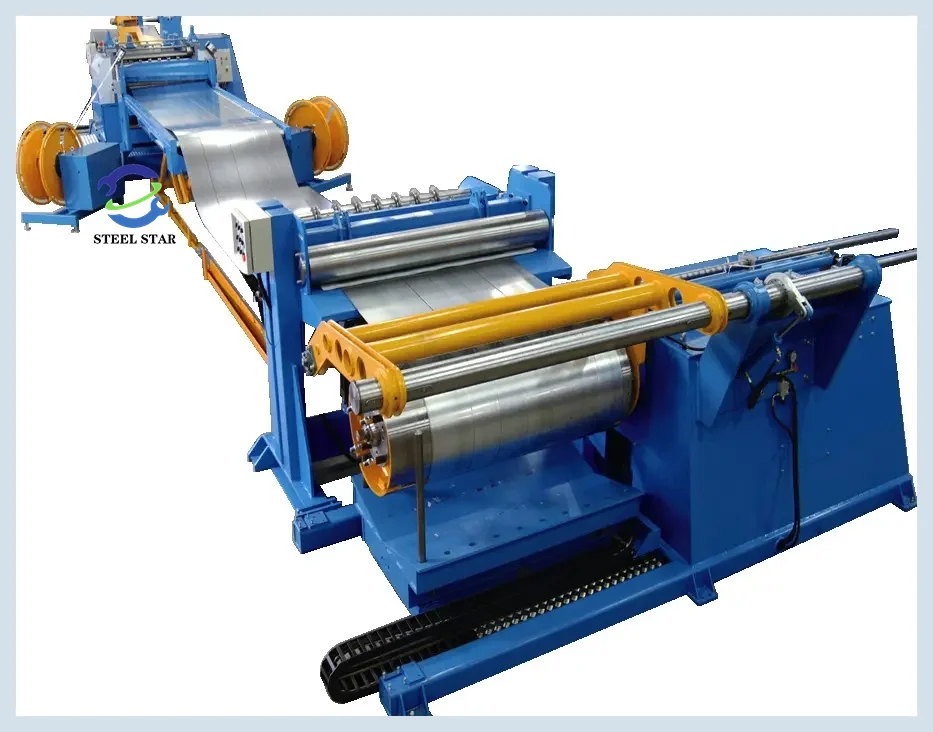

Estructura de la máquina cortadora:
La composición del equipo de la serie de máquinas cortadoras generalmente incluye: desbobinador, dispositivo guía, dispositivo de tensión de desenrollado, cizalla de cabezal, mesa de enhebrado, bucleador, cizalla de disco, rodillo guía, rodillo de transferencia de la serie de máquinas, dispositivo de sujeción de entrada, dispositivo de bobinado de tensión constante, trituradora de bordes, carro de chatarra, bobinador, dispositivo de papel de revestimiento, etc. La serie de máquinas cortadoras generalmente tiene las siguientes formas. A. Corte longitudinal con una sola entrada de la máquina de corte
Este tipo de corte longitudinal coloca una máquina de corte longitudinal delante de la cizalla. Existen desenrollado con accionamiento central, desenrollado por tensión, desenrollado controlado por rodillo flotante y otras formas de enviar la tira hacia la máquina de corte longitudinal de entrada. Este método puede lograr un corte con microtensión o tensión cero para evitar el deslizamiento de la cuchilla de corte; al mismo tiempo, la máquina de corte longitudinal puede utilizarse sin un dispositivo de centrado y la tira puede centrarse en la máquina de corte longitudinal.
B. Corte longitudinal con una sola salida de la máquina de corte
Este tipo de corte longitudinal coloca una máquina de corte longitudinal después de la cizalla y la tira cortada es empujada por la máquina de corte hacia la máquina de corte longitudinal sin tensión ubicada entre la máquina de corte longitudinal y el dispositivo de tensión. Para tiras delgadas, puede ser necesario un sistema de guía del borde de entrada para asegurar un desenrollado estable de la tira durante el corte longitudinal. Este método puede evitar eficazmente el problema del bobinado asincrónico de cada tira causado por la diferencia de espesor, y realizar el bobinado de la tira controlando la tensión de bobinado; debido al ajuste de la engarzadora de salida, la tira puede fluir fuera de la cuchilla de corte libremente, evitando el desgaste de la tira en la cuchilla de corte bajo tensión y afectando la vida útil de la cuchilla de corte; al mismo tiempo, debido a la ausencia de tensión en la salida, se evita el fenómeno del estrechamiento de la tira. Se utiliza más la engarzadora de salida única.
C. Corte longitudinal con doble engarzadora
El corte longitudinal con doble engarzadora combina las dos formas de corte longitudinal con engarzadora de entrada y corte longitudinal con engarzadora de salida. Después de salir de la bobinadora y antes de entrar en la cizalladora, la tira se introduce en una engarzadora libre mediante el desbobinador o un dispositivo de rodillo de presión o un dispositivo tensor. Después de que la tira cortada sale de la cizalladora, se envía a otra engarzadora y luego entra en el dispositivo tensor. Por lo tanto, este método de corte longitudinal se denomina corte longitudinal con “doble engarzadora”. Con esta forma de corte, la máquina cortadora se utiliza únicamente para dividir la tira, eliminando así la posibilidad de que la tira se deslice sobre las tijeras. Este método neutraliza las características de la lanzadera de entrada única y la lanzadera de salida única, y es adecuado para cortar tiras finas y blandas.

Parámetros técnicos de la máquina cortadora:
Las especificaciones de la máquina cortadora tienen muchos parámetros principales, los parámetros y datos de parámetros más importantes son los siguientes
(Por ejemplo: plano de línea de corte longitudinal 3 x 1600)
Parámetros técnicos principales
1. Parámetros de la materia prima
Material Placa laminada en frío, placa de acero inoxidable, placa de aluminio, placa galvanizada, placa de hierro, placa revestida de color
Espesor de la placa 0,15~3,0 mm
Ancho de la placa 500~1600 mm
Diámetro interior de la bobina Φ508 mm/Φ610 mm
Diámetro exterior de la bobina ≤Φ1600 mm
Peso máximo de la bobina 10000 kg
2. Parámetros del producto terminado
Diámetro interior de la tira Φ508 mm
Diámetro exterior de la tira ≤Φ1600 mm
Peso máximo de bobinado 10000 kg
Ancho mínimo de la tira 15 mm (espesor de la placa ≤0,5 mm)
Precisión del ancho ±0,05 mm (espesor de la placa ≤1 mm)
±0,1 mm (espesor de la placa >1,1 mm)
Rebaba de corte 5 % del espesor de la placa, mínimo 0,03 mm
Rectitud de la tira 0,5 mm/1000 mm (placa estándar de alta calidad, ancho de la placa >100 mm)
3. Parámetros del equipo
Número de tiras de corte longitudinal 7 tiras (espesor 3 mm)
12 tiras (espesor 2 mm)
25 tiras (espesor 1 mm)
55 tiras (espesor <0,5 mm)
Velocidad de corte máxima de 150 m/min
Potencia total de unos 220 KW
